激光切割機光學元件應用介紹
激光切割機作為現代工業制造中的重要工具，廣泛應用于金屬加工、電子制造、汽車工業等領域。激光切割技術憑借其高精度、高效率和非接觸式加工的優勢，已成為現代制造業的核心工藝之一。而激光切割機的核心性能，很大程度上依賴于其光學元件的設計與選型。

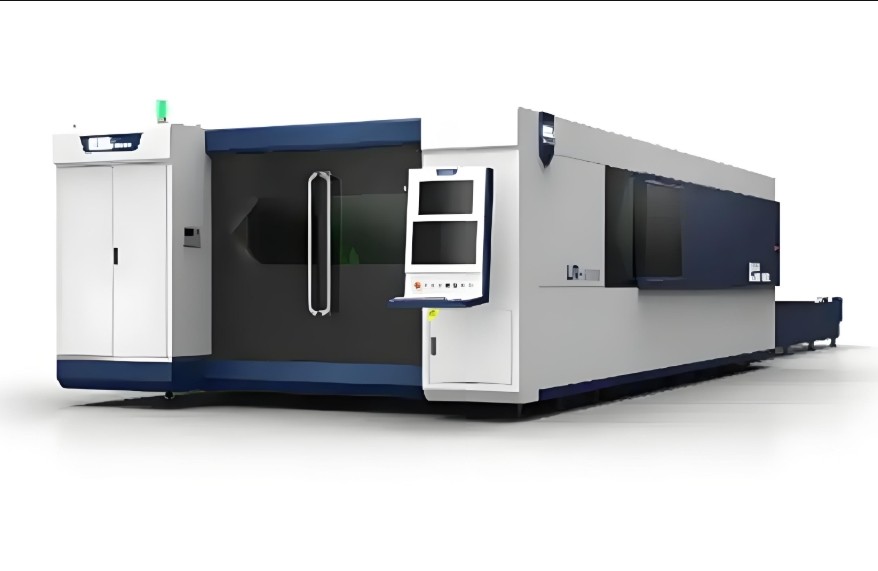

（圖源網絡，侵刪）
一、激光切割機的工作原理
激光切割的本質是通過高能激光束與材料的相互作用實現切割，通過高能量密度的激光束照射工件表面，使材料迅速熔化、汽化或達到點燃點，同時通過輔助氣體（如氮?dú)狻⒀鯕猓┐底呷廴谖镔|(zhì)，形成切割縫。其過程可分為三個階段：

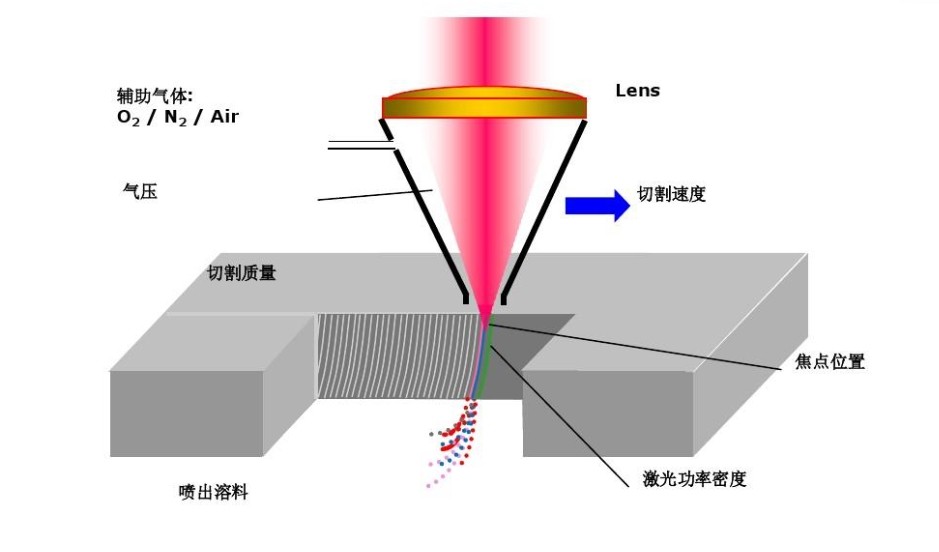

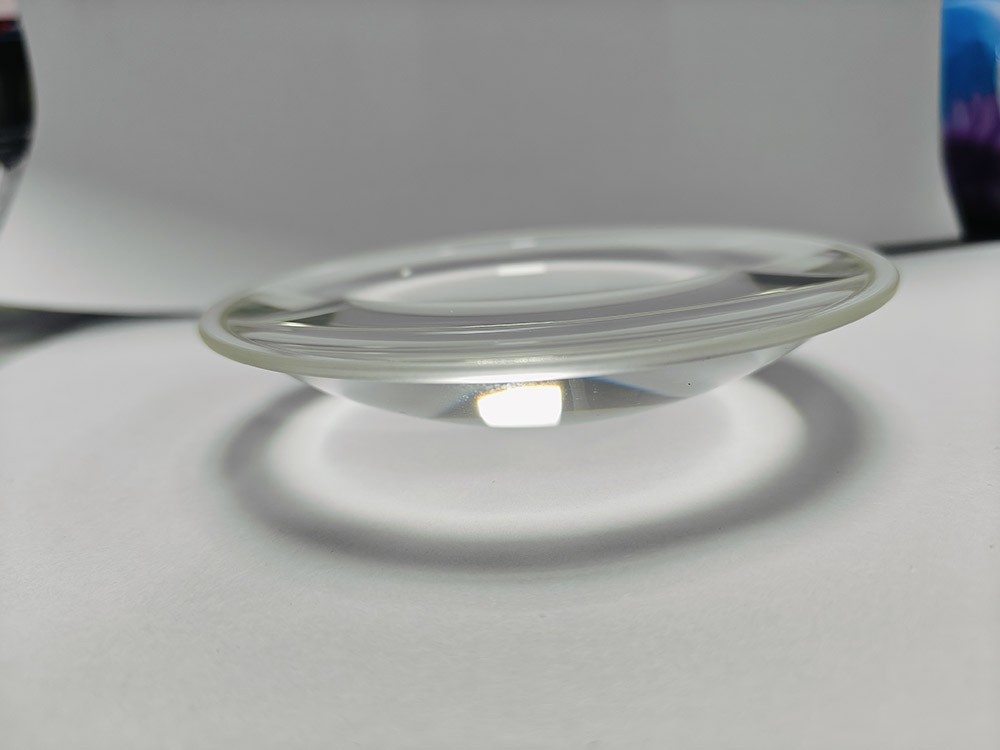

（內容圖片僅供學習參考）
激光生成：激光器（如CO?、光纖、紫外激光器）通過激發介質產生高能光束。
光束聚焦：通過光學系統將激光束聚焦成微米級光斑（能量密度可達10?~10? W/cm2）。
材料作用：聚焦后的激光通過熔化、汽化或化學反應去除材料，輔以輔助氣體（如氧氣、氮?dú)猓┐党墼纬删芮锌冢浜诵牟考す馄鳌⒐鈱W(xué)系統、運動控制系統和輔助氣體系統。

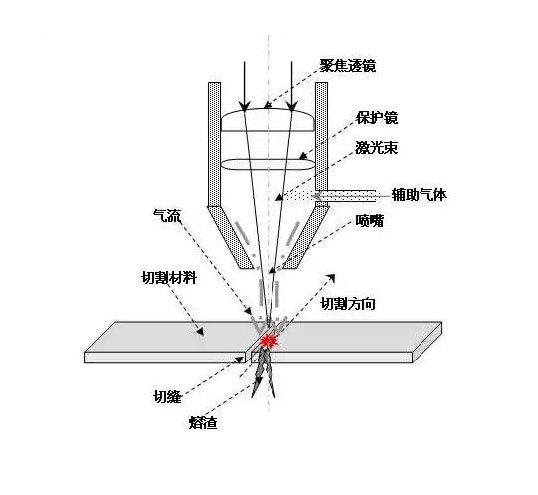

光路路徑示例：激光器 → 反射鏡組（導光） → 擴束鏡（優化光束） → 聚焦鏡（高能聚焦） → 切割頭保護鏡 → 工件表面

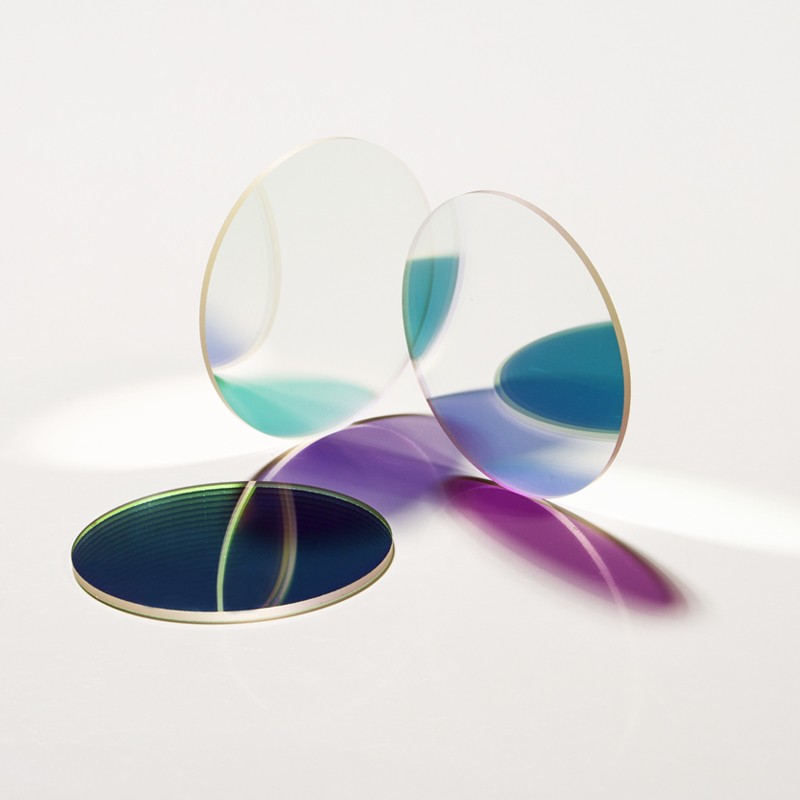

（內容圖片僅供學習參考）
二、激光切割機內部光路系統解析
激光切割機的光路系統是激光能量傳遞的核心通道，主要包含以下關鍵光學元件：
| 組件 | 功能 | 典型參數要求 |
| 反射鏡 | 改變激光傳播方向，確保光路精準對齊 | 反射率≥99.5%，抗損傷閾值>5 kW/cm2 |
| 擴束鏡 | 調整激光束直徑，優化光束質量（M2因子） | 擴束比2~5倍，波前畸變<λ/10 |
| 聚焦鏡 | 將激光束聚焦為高能量密度光斑 | 焦距75~150 mm，焦深±0.1 mm，表面粗糙度<5 nm |
| 切割頭保護鏡 | 防止切割碎屑和熔渣污染內部光學系統 | 耐高溫>500℃，抗熱沖擊性強 |

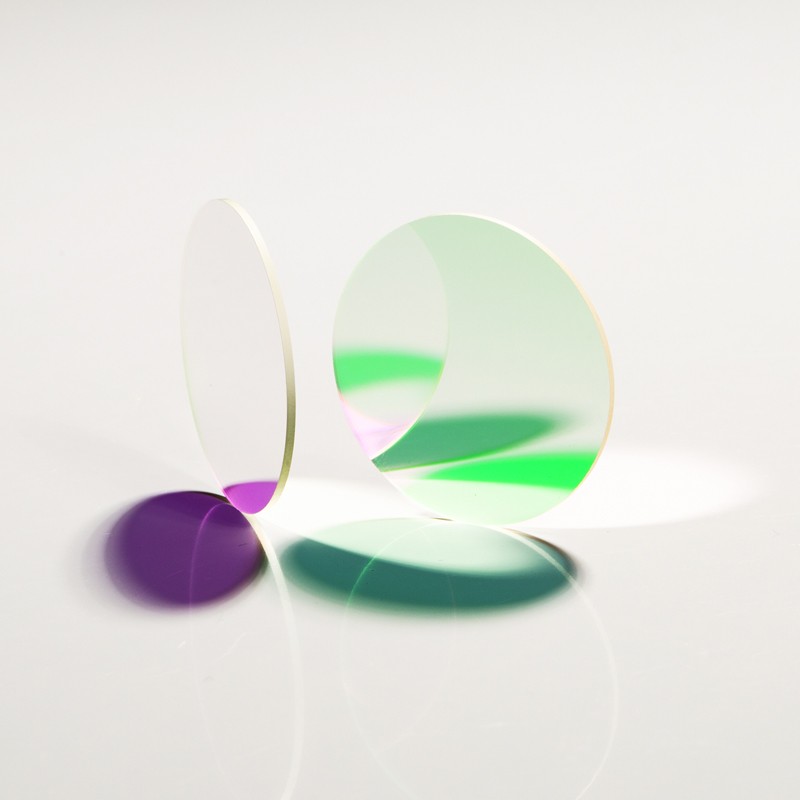

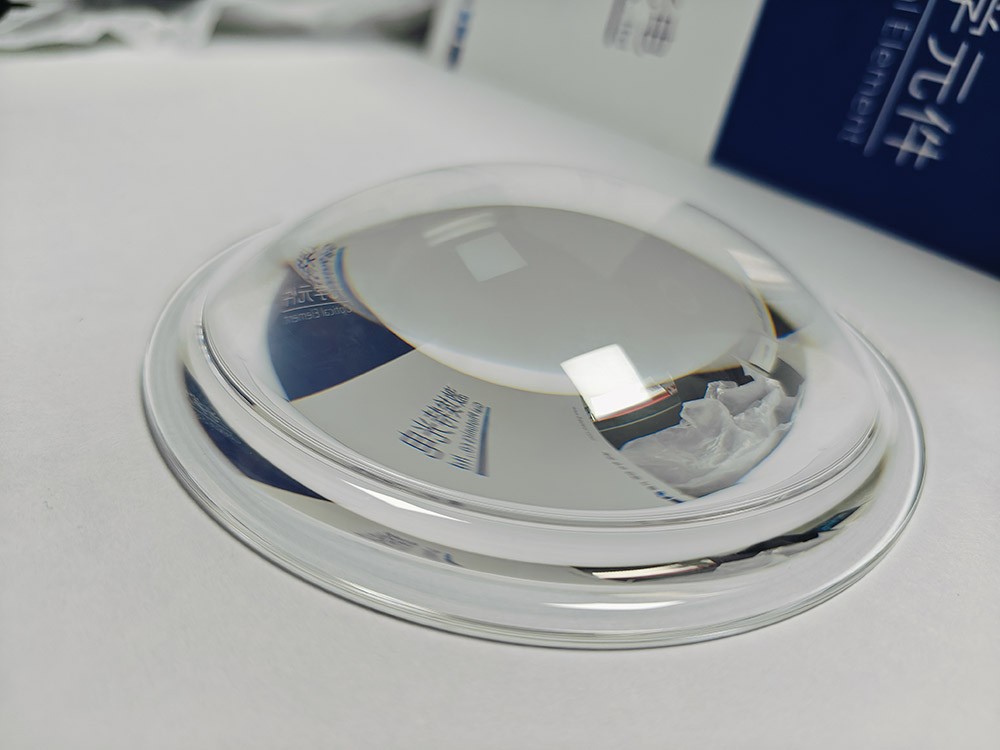

（內容圖片僅供學習參考）
三、光學鏡片的核心性能參數與選型分析
1. 應用波段與基材選擇
激光切割機的光學元件需與激光波長嚴格匹配，常見組合如下：
| 激光類型 | 波長范圍 | 適用基材 | 選擇理由 |
| CO?激光器 | 10.6 μm | 硒化鋅（ZnSe）、鍺（Ge） | 中紅外高透過率（ZnSe透過率>99%），耐高溫 |
| 光纖激光器 | 1.06 μm | 熔融石英（SiO?）、硅（Si） | 近紅外低吸收（SiO?@1μm吸收<0.1%），高抗損傷閾值 |
| 光纖激光器 | 355 nm | 合成石英、氟化鈣（CaF?） | 深紫外高透過率（CaF?@355nm透過率>90%），抗紫外輻照損傷 |
2. 抗損傷閾值（LIDT）
抗損傷閾值是鏡片承受激光功率密度的極限，直接影響設備壽命和加工穩定性：
CO?激光鏡片：ZnSe基材的LIDT可達10 MW/cm2（脈沖）/50 kW/cm2（連續）。
光纖激光鏡片：熔融石英鍍?cè)鐾改ず螅琇IDT>500 MW/cm2（飛秒脈沖）。
紫外激光鏡片：合成石英需特殊鍍膜工藝，LIDT>1 J/cm2（納秒脈沖）。
3. 環境抗性設計
激光切割機的工業環境對光學元件提出嚴苛要求：
耐高溫性：鏡片需承受切割頭內部高溫（如ZnSe耐溫可達250℃）。
防潮防塵：鍺鏡片需鍍防氧化膜，防止?jié)穸葘?dǎo)致的表面霧化。
抗化學腐蝕：切割金屬時產生的酸性氣體（如臭氧）要求鍍膜具備化學惰性。
4. 鍍膜技術的關鍵作用
鍍膜是提升光學元件性能的核心工藝：
增透膜（AR膜）：減少表面反射損失（如1.06 μm激光鏡片鍍制SiO?/Ta?O?多層膜，反射率<0.2%）。
高反膜（HR膜）：反射鏡鍍制金（Au）或介質膜（Si/SiO?），反射率>99.5%。
防護膜：金剛石膜（DLC）可提升鏡片耐磨性和抗污染能力。
四、典型應用場景與鏡片配置案例
不銹鋼薄板切割（光纖激光器）
激光參數：1.06 μm，連續功率6 kW，光斑直徑30 μm
鏡片配置：
反射鏡：銅基鍍金膜（反射率99.8%，水冷設計）
聚焦鏡：熔融石英鍍寬帶AR膜（焦距125 mm，LIDT>300 MW/cm2）
優勢：高功率耐受性，適應高速連續切割。
藍寶石玻璃切割（紫外激光器）
激光參數：355 nm，納秒脈沖，單脈沖能量2 mJ
鏡片配置：
擴束鏡：CaF?基材鍍紫外增透膜（擴束比3×，波前畸變<λ/8）
聚焦鏡：合成石英鍍抗紫外損傷膜（焦距50 mm，LIDT>5 J/cm2）
優勢：避免熱影響區，實現脆性材料冷加工。
五、未來發展趨勢
超快激光兼容鏡片：開發適應飛秒激光的極高LIDT鏡片（>10 TW/cm2）。
智能光學系統：集成傳感器實時監測鏡片污染和溫升，實現自清潔與自適應調焦。
復合功能鍍膜：?jiǎn)午R片同時實現分光、濾波和偏振控制，簡化光路設計。
激光切割機的光學元件如同精密的光學“心臟”，其性能直接決定了切割質量與效率。從基材選擇到鍍膜工藝，從抗損傷設計到環境適應性優化，每一個細節都凝聚著光學科技的智慧。隨著新材料與鍍膜技術的突破，未來激光切割光學元件將朝著更高功率、更智能化的方向邁進，為高端制造注入全新動力。
